NetWorx 5.1 – это бесплатная программа под Windows, предназначенная для отслеживания трафика (локальной сети и интернет) и измерения скорости сетевых соединений. Она будет полезна, в случае, если у Вас помегабайтная тарификация интернета и\или ограниченное количество трафика в сутки (час, неделю, месяц). Многим, кто пользуется беспроводным 3G интернетом знакома эта ситуация. Я, например, плачу 77 грн. (9,6$) в месяц и могу использовать не более 232 Мб в день. Если больше, то за каждый мегабайт я плачу 0,1 грн. С такими ценами каждый мегабайт на «вес золота» почти в прямом смысле.

Пользуюсь программой пару месяцев. Проблем и нареканий не было. Обзор будет по последней стабильной на момент написания статьи (13.06.2011) версии NetWorx 5.1.7.

Особых требований к системе нет. Везде, где установлена и работает одна из поддерживаемых операционных систем (Windows 2000, XP, 2003, Vista, Seven, 2008 (есть поддержка для 32-х и 64-х разрядных версий операционных систем)), будет работать и программа NetWorx 5.1. Обзор проводится в операционной системе Windows 7 SP1 x64 (сборка 7601). Модема – Huawei EC122. Характеристики модема (заявленные на сайте People.net):

  • стандарт – CDMA 2000 1xEV-DO Rev. A.
  • Антенна – встроена.
  • Интерфейс – USB2.0.
  • Скорость передачи данных (на отдачу) – до 1,8 Мбит/с.
  • Скорость передачи данных (на приём) – до 3,1 Мбит/с.
  • Скорость передачи данных (средняя) – до 400-600 Кбит/с.

После установки NetWorx появится у Вас в панели задач рядом с часами (рисунок ниже). При нажатии на его значок правой клавишей мыши откроется главное меню программы (рисунок ниже).

Значок NetWorx в панели задач

Программа доступна на 28 языках. Среди которых есть украинский и русский. Есть справка, но она на английском языке.

Давайте рассмотрим доступные пункты меню более детально.

График

При нажатии на Показать график в главном меню NetWorx перед Вами откроется окно с графиком, на котором будет в режиме реального времени отображаться входящий и исходящий трафик с указанием скорости (рисунок ниже).

Главное меню NetWorx

Окно с графиком можно перемещать в любую часть экрана. Для настройки графика нажмите на него правой клавишей мыши и в появившемся списке выберите Настройки. Затем перейдите на вкладку Графики (рисунок ниже).

NetWorx

На этой вкладке программы NetWorx Вы можете:

  • задать отображение графика поверх всех окон.
  • Отображать заголовок окна графика. Например, «NetWorx (все подключения)».
  • Задать прозрачность окна в процентах.
  • Задать отображение графика по нажатию определённого сочетания клавиш.
  • Задать отображение анимированного уровня графика (рисунок ниже).

Анимированный уровень графика

  • Задать отображение статистики на графике за день, неделю, месяц (рисунок ниже).

Отображение статистики на графике

  • Выбрать один из трёх типов отображения графика (гистограмма, линия, числовой). На рисунке ниже представлены все три типа отображения диаграмм в порядке их следования.

Типы отображения диаграммы

Также Вы можете вместо статической иконки NetWorx 5.1 в панели задач, поставить динамическое отображение графика. Доступно три вида.

  1. Гистограмма.
  2. Жирные линии.
  3. Тонкие линии.

На рисунке ниже представлены все три типа отображения диаграмм в порядке их следования в списке выше.

Типы отображения значка

Как видно, программа измерение скорости интернет соединения NetWorx обладает достаточно хорошими возможностями по визуализации информации.

Можно задать отображение графика слева направо, минутные метки на графике, зафиксировать ось Y, указать максимальную скорость (относительно её будет отображаться скорость Вашего текущего соединения) и выбрать единицы измерения (байт, Кб, Мб, бит, кбит, Мбит). После внесения этих настроек Вы можете получить следующее отображение графика (рисунок ниже). В качестве настроек задано: отображать сетку и оси, минутные метки, фиксированная ось Y, максимальная скорость 1000 Кб.

Отображение графика

Есть возможность измерять скорость в двух единицах измерения: Байт/с и Бит/с.

Измерение скорости

Если Вам необходимо измерить текущую скорость сетевого соединения, то для этого в NetWorx 5.1 предусмотрен инструмент Измерение скорости (рисунок ниже).

Инструмент Измерение скорости

Он очень прост в использовании. Нажимаете кнопку Старт и счётчик начинает отслеживать текущую, вычислять среднюю и фиксировать максимальную скорость для входящего и исходящего соединения. Помимо этого счётчик отображает количество переданной и принятой информации в байтах за отчётный период времени (время с момента старта счётчика до текущего времени или до остановки отсчёта). Есть возможность сброса счётчика, копирования всех строк в буфер обмена, сохранения данных в текстовом файле (TXT) и вызов справки.

Считаю, что данной функциональной возможностью обязательно должна обладать любая программа измерение скорости интернет соединения. Но скорость зависит от многих факторов. Например, загруженности сети, скорости работы Вашего компьютера, скорости работы сайта, который Вы посещаете, количества установленных в Вашем браузере расширений и плагинов и так далее.

Статистика

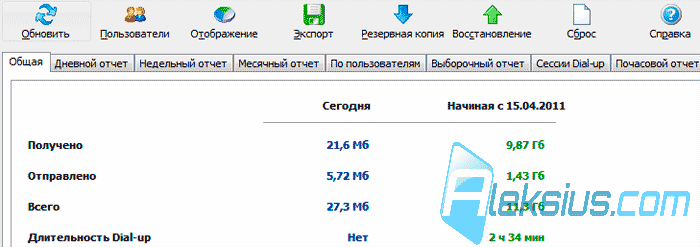

Одной из самых важных функций NetWorx 5.1 является ведение статистических данных за заданный промежуток времени. Специально для этого и предусмотрен инструмент Статистика (рисунок ниже).

Инструмент Статистика

Этот инструмент разделён на восемь вкладок.

  1. Общая.
  2. Дневной отчёт.
  3. Недельный отчёт.
  4. Месячный отчёт.
  5. По пользователям.
  6. Выборочный отчёт.
  7. Сессия Dial-up.
  8. Почасовой отчёт.

Панель инструментов содержит восемь кнопок (рисунок выше).

  1. Обновить. Обновит текущее содержимое окна.
  2. Пользователи. Позволит представить отчёт в каждой вкладке по конкретному пользователю или по всем сразу.
  3. Отображение. Меняет набор данных, отображаемых в активной вкладке. Например, для вкладки Дневной отчёт можно задать отображение данных только для пиковых, не пиковых и всех часах.
  4. Экспорт данных в один из следующих форматов: XLS, RTF, HTM, TXT, CSV.
  5. Резервная копия. Позволит создать копию статистических данных в формате XLS. Данная функция будет полезна, например, при переустановке операционной системы.
  6. Восстановление. Позволит восстановить копию статистических данных из формата XLS.
  7. Сброс. Сбросит статистические данные.
  8. Справка. Откроет англоязычный сайт справки NetWorx 5.1.

Давайте рассмотрим содержимое каждой вкладки более детально.

Вкладка Общая (рисунок выше) содержит отчёт об исходящем, входящем и суммарном трафике за сутки и с момента начала ведения статистических данных. Также есть возможность просмотреть длительность Dial-up.

Вкладка Дневной отчёт (рисунок ниже) содержит данные об исходящем, входящем и суммарном трафике за конкретный день. Плюс ко всему в конце выводится сумма по каждому из столбцов за все дни. Под таблицей можно наблюдать гистограмму (два вида: с группировкой и с накоплением (в статье приведены примеры гистограммы с накоплением)), визуально отображающую посуточное состояние использования трафика.

Вкладка Дневной отчёт

Вкладка Недельный отчёт (рисунок ниже) содержит те же данные, что и вкладка Дневной отчёт, но в качестве отчётного периода выбрана неделя.

Вкладка Недельный отчёт

Вкладка Месячный отчёт (рисунок ниже) содержит те же данные, что и вкладки Дневной и Недельный отчёт, но в качестве отчётного периода выбран месяц.

Вкладка Месячный отчёт

На вкладке По пользователям (рисунок ниже) можно просмотреть информацию об использовании входящего, исходящего и всего трафика по конкретному пользователю или о всех пользователях вместе за текущий день, неделю, месяц, год.

Вкладка По пользователям

При помощи вкладки Выборочный отчёт (рисунок ниже), Вы можете задать интересующий временной интервал (например, с 01.05.2011 по 31.05.2011) и получить информацию об исходящем, входящем и суммарном трафике за конкретный день выбранного периода.

Вкладка Выборочный отчёт

Сессия Dial-up (рисунок ниже) содержит информацию о всех Dial-up соединениях по конкретному подключению.

Вкладка сессия Dial-up

На вкладке Почасовый отчёт (рисунок ниже) выводится информация об исходящем, входящем и суммарном трафике за каждый час работы с начала ведения статистических данных. К тому же, есть возможность просмотреть среднюю входящую и исходящую скорость подключения. На основании этого, можно делать выводы о Вашей скорости соединения с интернетом.

Вкладка Почасовый отчёт

По итогам с 15.04.2011 по 15.06.2011 моя средняя входящая скорость соединения с интернетом 4812,74183 байт/с (4,7 килобайта в секунду), исходящая – 695,4640523 байт/с (0,679 килобайта в секунду). Я не совсем согласен с этими данными. Та как при скачивании файлов с «качественных» серверов скорость может держаться в пределах 1 Мбит/с.

Квота

В случае, если у Вас есть лимит (в мегабайтах) на использование, например, интернета за определённый срок (например, сутки), то возможно установить квоту. В настройках квоты (рисунок ниже) Вы задаёте тип квоты (дневная, недельная, месячная, за последние 24 часа), выберете, что учитывать (только входящий, только исходящий, весь трафик или длительность Dial-up), выбираете учитывать любое время или только пиковые часы, единицы измерения (Кб, Мб, Гб) и указываете непосредственно числовое значение квоты.

Настройки квоты

В окне квоты (рисунок ниже) отображается информация о заданных настройках квоты, отчётный период, количество использованного и оставшегося трафика в мегабайтах и процентах. В этом же окне Вы можете указать, что бы NetWorx выводила сообщение о достижении определённого порога использования трафика. Как по мне, так это очень удобная функция.

Квота

Настройки NetWorx

Настройки NetWorx 5.1 (рисунок ниже) разделены на шесть вкладок.

  1. Общие.
  2. График. Опции, доступные на этой вкладке детально рассмотрены выше.
  3. Цвета графика.
  4. Уведомления.
  5. Дополнительные.
  6. Dial-up.

Настройки NetWorx

В NetWorx предусмотрена возможность установки пароля для доступа к программе.

А сейчас давайте рассмотрим каждую вкладку настроек более детально.

Общие. Вкладка Общие (рисунок выше) содержит глобальные настройки NetWorx 5.1. На ней вы сможете:

  • указать запуск NetWorx 5.1 вместе с Windows.
  • Назначить автоматический запуск проверки обновлений программы на сайте разработчика.
  • Назначить «горячие» клавиши для запуска графики и статистики.
  • Выбрать единицы измерения (авто, Гигабайт, Мегабайт, Килобайт, Байт).
  • Установить множитель (Киби (1024) или Кило (1000)). Здесь лучше выставить тот множитель, который использует компания, предоставляющая Вам услуги интернета.
  • Можно назначить за каким подключение NetWorx должен наблюдать. За всеми или за каким-то конкретным. Например, только за локальной сетью.
  • Есть возможность задания опции игнорирования локальный трафик (в пределах сети). Для этого Вы просто задаёте IP адреса, между которыми NetWorx 5.1 не будет учитывать полученную и переданную информацию.

Для большего удобства, при наведении на значок программы в панели задач Вы можете настроить вывод различной статистической информации (рисунок ниже). Можно задать, что выводить при различных действиях.

Статистическая информация

  • При клике в трее отображать: текущую скорость, трафик за день, недельный трафик, месячный трафик, длительность Dial-up, график.
  • При двойном клике в трее отображать: статистику, график или ничего.
  • При наведении мыши отображать: текущую скорость, трафик за день, недельный трафик, месячный трафик, длительность Dial-up, версия.

Цвета графика. На вкладке Цвета графика (рисунок ниже) расположены настройки, которые относятся к цветовому оформлению окна графика (подробнее рассмотрено выше).

Вкладка Цвета графика

При необходимости Вы можете поменять цвет фона, отображение цвета входящего, исходящего, общего трафика, цвет текста и рамки. При желании можно указать использование градиентного или сплошного цвета фона, а также задать в качестве фона изображение (BMP).

Уведомления. Вкладка Уведомления (рисунок ниже) содержит настройки для вывода Вам соответствующего сигнала при достижении определённого порогового значения трафика при заданных условиях.

Вкладка Уведомления

Вы можете установить срабатывание при следующем условии:

  • получено меньше.
  • Отправлено меньше.
  • Получено больше.
  • Отправлено больше.
  • Получено или отправлено меньше.
  • Получено или отправлено больше.
  • Получено и отправлено меньше.
  • Получено и отправлено больше.

Затем указать числовое значение в поле «Чем», выбрать единицу измерения (Кб, Мб, Гб, байт). Также необходимо указать временной интервал в секундах, минутах или часах. И задать отслеживание трафика (весь трафик, пиковые и не пиковые часы). В качестве действия можно указать:

  • Сообщение и звуковой сигнал. Звук в формате WAV.
  • Запустить программу.
  • Разорвать Dial-up подключение.
  • Показать график.
  • Выключить компьютер. Выключить питание, режим ожидания, гибернация, перезагрузка.

Дополнительные. Эта вкладка (рисунок ниже) позволит Вам настроить пиковые, не пиковые и не учитываемые часы. Для чего это нужно? Например, в договоре на предоставление услуг интернета, Ваш провайдер задал тарификацию, связанную с временем суток и днями недели. Например, с 00.00 до 06.00 с понедельника по пятницу интернет – абсолютно бесплатно, а в другие дни и часы 1 Мб = 0,1 грн. Значит в этом случае Вам необходимо указать NetWorx, в какие дни и часы считать трафик, а в какие ­нет.

Вкладка Дополнительные

На диаграмме можно пометить пиковые, не пиковые и не учитываемые часы простым нажатием мыши. При каждом нажатии цвет ячейки будет меняться. Нажав на цветовые маркеры легенды справа от диаграммы можно сменить их цвет. Также на вкладке Дополнительные можно задать день начала недели и число начала месяца. Число начала месяца будет полезно сменить тем, у кого месяц считается (по контракту с провайдером) с момента последней оплаты, а не с начала календарного месяца. Вы можете, при необходимости, задать синхронизацию данных между различными копиями NetWorx на разных компьютерах в сети.

Dial-up. На вкладке Dial-up (рисунок ниже) можно задать NetWorx 5.1 устанавливать автоматически при старте Windows определённого соединения с определёнными параметрами. Выберите нужное соединение из спадающего списка Устанавливать это подключение при запуске, нажмите Свойства и настройте соединение (рисунок ниже).

Вкладка Dial-up

Трассировка маршрута

Программа NetWorx позволяет выполнять отслеживание маршрута следования данных в сетях TCP/IP. Зададим в окне Трассировка маршрута (рисунок ниже) в качестве имени компьютера «Ya.ru».

Трассировка маршрута

В результате программа NetWorx покажет «путь» между моим компьютером и заданным. Вы также можете указать время ожидания ответа в миллисекундах.

Пинг

Для проверки соединений в сетях на основе TCP/IP в NetWorx предусмотрена команда Пинг (рисунок ниже).

Пинг

Вы задаёте имя компьютера, с которым нужно проверить соединение, выставляете время ожидания ответа в миллисекундах и количество запросов.

Соединения

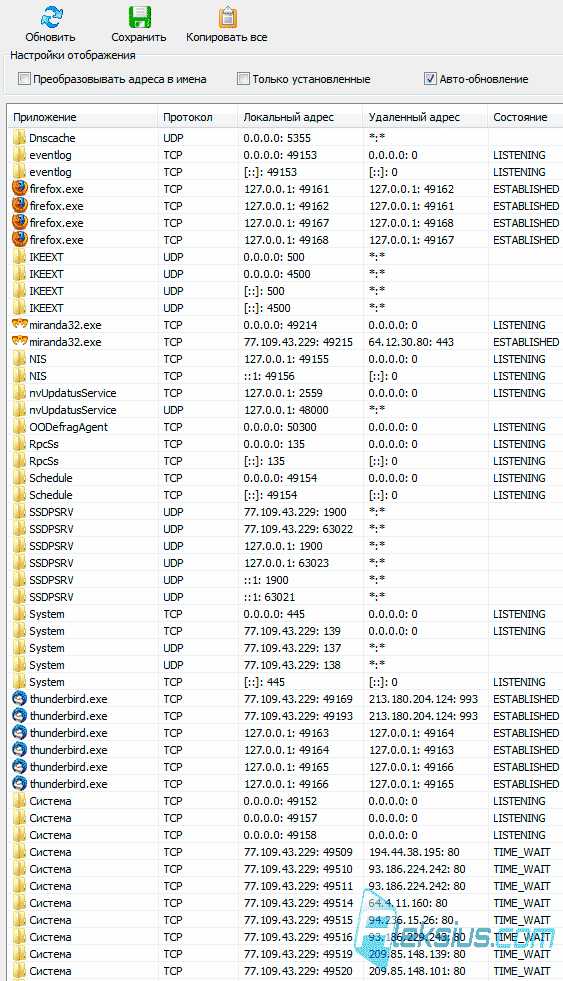

Вкладка Соединения (рисунок ниже) содержит информацию о приложениях, которые получали и\или получают доступ к сети.

Соединения

Вы можете просмотреть имя исполняющего файла того или иного приложения, протокол соединения, локальный адрес, удалённый адрес и состояние соединения. При необходимости можно сохранить отчёт в следующих форматах: XLS, RTF, HTM, TXT, CSV. Или просто скопировать всё содержимое окна (или конкретную строчку) в буфер обмена для дальнейшей вставки этих данных в другие программы.

Программа NetWorx также будет полезен для наблюдения за трафиком и выявления, например, сетевой вирусной активности (рассылка спама, совершение атак на другие компьютеры посредствам Вашего, отправка злоумышленнику большого количества информации и так далее).

Как видно из всего вышесказанного, программа NetWorx обладает большим количеством функций, которые будут полезны очень многим пользователям, отслеживающим свои соединения с сетью. Это и отслеживание трафика с целью учёта платежей провайдеру, и выявления аномального трафика компьютера, и трассировка маршрутов и многое другое. В сочетании с тем, что программа работает в большинстве современных операционных систем Windows для персональных компьютеров, серверов, ноутбуков и нетбуков. Это делает её конкурентно способной как среди бесплатных так и среди платных аналогов рынка. И вообще как бесплатная программа измерения скорости интернета, NetWorx очень хорошее средство.

Однако, хотелось бы увидеть функции, которые позволят вести стоимостные подсчёты. Например, возможность задать стоимость одного мегабайта и привязать тарификацию к календарю и времени суток.
